一、用途

本产品主要用于额定电压为220kV的高压线路在无载流条件下进行线路切换，及对被检修的高压母线、断路器等电器设备与高压线路进行电气隔离，给被检修设备和检修人员提供一个符合要求的安全可见的绝缘间隙。

二、结构及特点

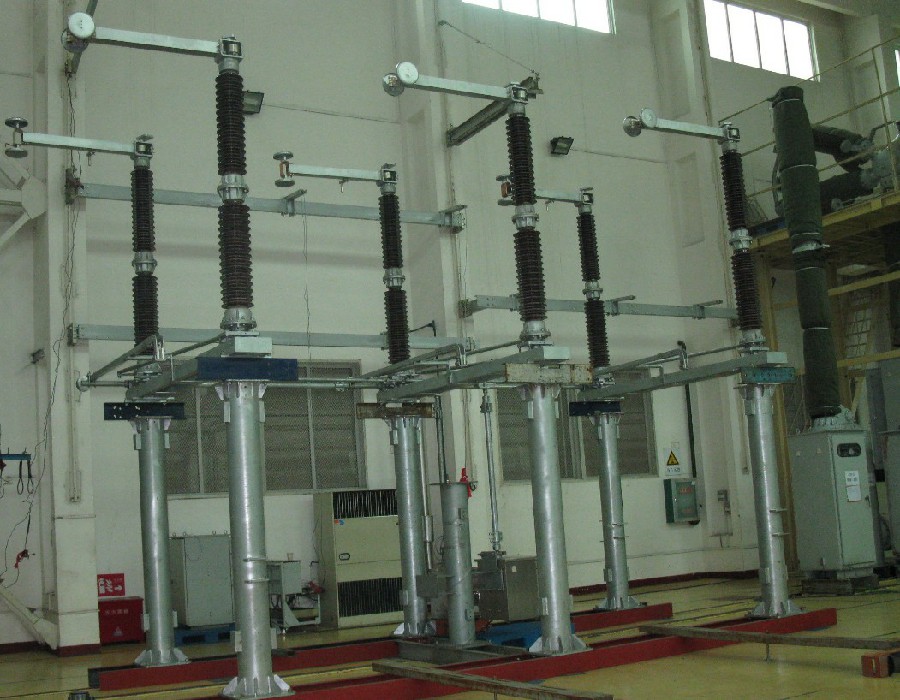

本隔离开关为双柱水平旋转式结构，其主闸刀工作原理为：CJ11型电动机操动机构输出轴旋转，通过垂直连杆带动平面四连杆转动，使连接在四连杆被动侧瓷瓶上的公端导电管装配旋转90°，而公端与母端之间通过交叉四连杆传动，公端侧的传动带动母端侧导电管装配旋转90°，从而实现分、合闸操作。附装的接地开关采用直打式结构，其重力势能通过重锤平衡，操作轻便灵活。

三、主要技术参数
