GW4-126/2000A/3150A型隔离开关

一、产品概述

GW4-126型隔离开关系三相交流频率50Hz/60Hz的户外高压输电设备,用以在无负载情况下断开或接通高压线路,以便对高压线路进行换接,改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。

本产品为双柱水平断口中间开启式,可以一侧或者两侧附装接地开关。隔离开关采用CS17型或CSC型人力操动机构或CJ11型电动机操动机构进行三极联动操作；接地开关采用CS17型或CSC型人力操动机构或CJ11型电动机操动机构进行三极联动操作。

本产品符合GB1985《高压交流隔离开关和接地开关》、DL/T486《高压交流隔离开关和接地开关》、GB/T11022. DL/T593《高压开关设备和控制设备标准的公用技术要求》

二、结构及特点

GW4系列隔离开关由三个单极及操动机构组成。每个单极由底座、支柱绝缘子及导电部分组成。一个长条底座两端安装可旋转的绝缘支柱，导电闸刀的触指臂和触头臂分别固定在绝缘支柱顶端。

操动机构驱动一端绝缘支柱旋转，并通过交叉连杆带动另一端绝缘支柱反向旋转90。，使导电闸刀在水平面上回转，实现隔离开关分、合闸。分闸状态形成水平绝缘断口。

产品特点：

导电臂采用矩形铝合金管或铝合金板制成，强度高、质量轻、散热面积大、防腐性能好。主闸刀触指部分采用外压式板簧结构。板簧采用具有良好弹性的合金材料，可以保持接触压力长期稳定，克服了弹簧内拉式结构的弊端。

三、主要技术参数

序号No.	项目	单位		参数
1	产品型号 Type			GW4-126VI
2	额定电压 Rated voltage		kV	126
3	额定电流 Rated normal current		A	2000/3150
4	额定频率		Hz	50/60
5	额定短时工频耐受电压(有效值)	对地 Phase to earth	kV	230
5	额定短时工频耐受电压(有效值)	断口 Across isolating distance	kV	230(+73)
6	额定雷电冲击耐受电压(峰值1.2/50s) Rated lightning impulse withstand voltage (peak value 1.2/50s)	对地 Phase to earth	kV	550
6		断口 Across isolating distance	kV	550(+103)
7	额定操作冲击耐受电压(峰值250/2500微秒 ) Rated switching impulse withstand voltage (peak value 250/2500ps)	对地 Phase to earth	kV	\
7		断口 Across isolating distance	kV	\
8	额定短时耐受电流 Rated short-time withstand current		kA	40
9	额定峰值耐受电流		kA	100
10	额定短路持续时间(隔离开关/接地开关)		s	3
11	额定端子静态机械负荷	水平纵向 Longitudinal load	N	1000/1250
		水平横向 Perpendicular load	N	750
		垂直力 Vertical force	N	1000
12	海拔高度		m	2000
13	抗震水平 Seismic qualification level			AG 5
14	机械寿命 Mechanical endurance		次Times	10000/5000
15	无线电干扰电平 Radio interference level		μV	500
16	隔离开关母线转换电流开合能力		A	1600
16	隔离开关母线转换电流开合能力		V	100
17	隔离开关小容性电流开合能力 Small capacitive current switching of disconnector		A	1
18	隔离开关小感性电流开合能力 Small inductive current switching of disconnector		A	0.5
19	接地开关感应电流开合能力	电磁感应电流 Electromagnetic induced current	A	50
		电磁感应电压 Electromagnetic induced voltage	kV	0.5
		静电感应电流 Electrostatic induced current	A	0.4
		静电感应电压 Electrostatic induced voltage	kV	3

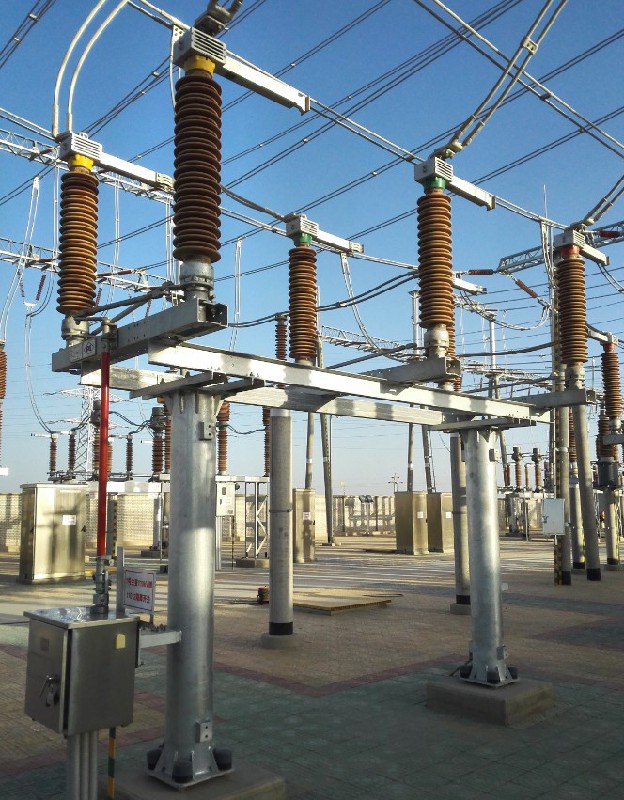

产品工程
