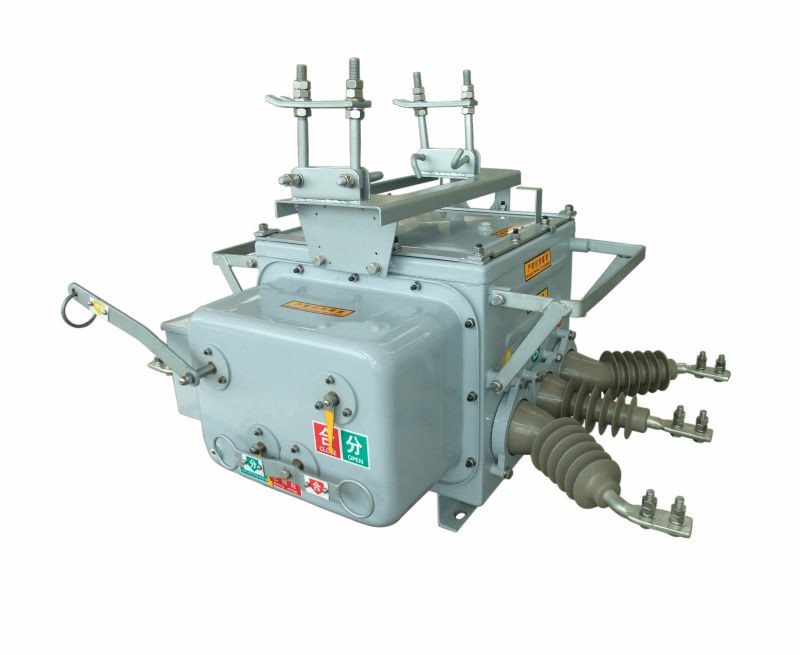

ZW20-12智能型高压真空断路器，又称户外柱上真空开关，采用真空灭弧和SF6气体作为绝缘介质，其箱体采用了日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线导管也进行了密封性能改进，整体密封性能良好。其弹簧操作机构进行了小型化设计和可靠性稳定性优化，采用直动链条主传动和多级脱口系统，动作可靠性和稳定性比国内传统产品相比具有电阻小、温度低等优点。

该产品主要用于：开断、关合10kV电力系统的负荷电流及短路电流，适用于变电站工矿企业配电系统中作保护和控制作用，更广泛用于电网频繁操作的场合。另外，本产品与控制器配套，具有良好的重合器功能，能满足配电自动化系统的要求。

主要产品特点：

1.操作灵活：该产品可电动储能，电动分合闸，可也手动储能，手动分合闸功能并能近距离遥控操作；

2.操作功率小，可靠性高：采用全新设计的小型化电动弹簧机构，机件数目和储能电机的额定功率（约40W左右）都降低到最低水平。

3.安装方式灵活：可采用柱上吊装或坐装安装方式；

4.免维护性：断路器主回路、二次元器件、操作机构均密封在SF6气体（零表压）中，不受外界环境影响，性能稳定、可靠、免维护；

5.密封性能可靠：采用成熟的密封结构技术，密封性能可靠；

6.进出线绝缘性能优良：采用硅橡胶套管，使接线端子之间绝缘距离充裕，外绝缘性能优良；

7.使用安全：箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或超过10mm的物体泄露和飞溢出来；

8.“四遥”功能：可与智能控制器配套，实现遥控、遥测、遥信和遥调功能。

主要技术参数：
