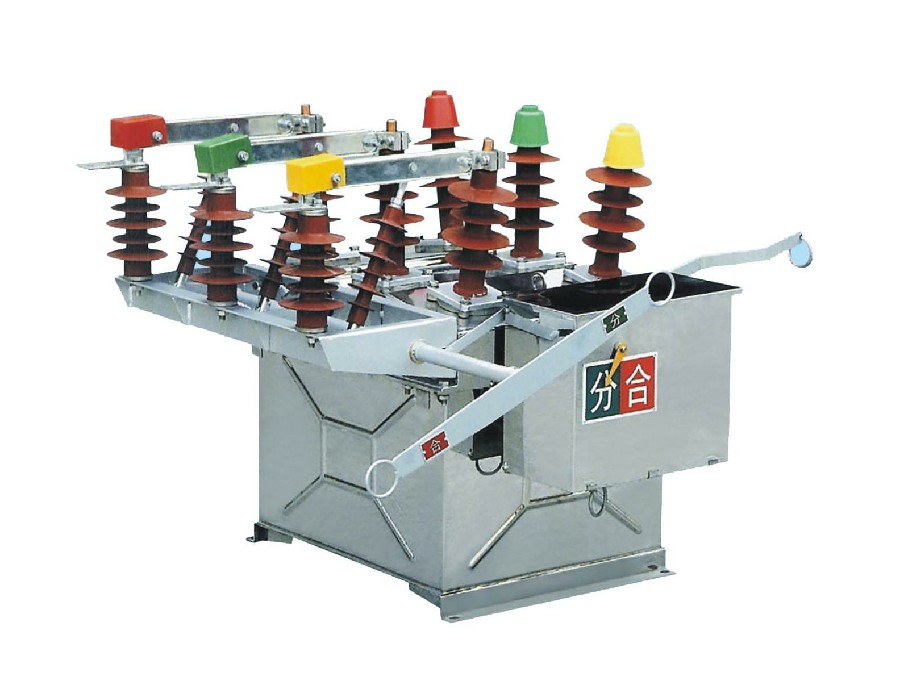

ZW8-12型户外高压真空断路器用于交流50Hz、额定电压为10-20kV的三相电力系统，作为分断、关合负荷电流用。具有过载及短路保护功能、速断保护功能，定时限时延时保护功能，自动重合闸功能。还可根据用户需要配装避雷器或隔离开关（断路器与隔离开关组合）等。该智能型高压真空断路器自备电源，可就近遥控操作，备有CT、PT接口，满足遥测要求，且可以箱体加高，下部安装电压、电流互感器组成带开关型的预付费计量箱。

该款真空断路器也可采用永磁操作机构进行操作，可实现手动分合闸。由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

主要产品特点：

断路器由操作机构、导电回路、绝缘系统、密封件及壳体组成。整体结构为三相共箱式。导电回路式由进出线导电杆、动静端导电板、导电夹与真空灭弧室连接而成。外绝缘主要是通过硅橡胶材料来实现，具有强抗污秽。内绝缘为复合绝缘。断路器是由操作机构操纵的，机构或分闸弹簧带动断路器的三相主轴转动，同时拉动绝缘操作杆和拐臂，使真空灭弧室的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。

主要技术参数：
