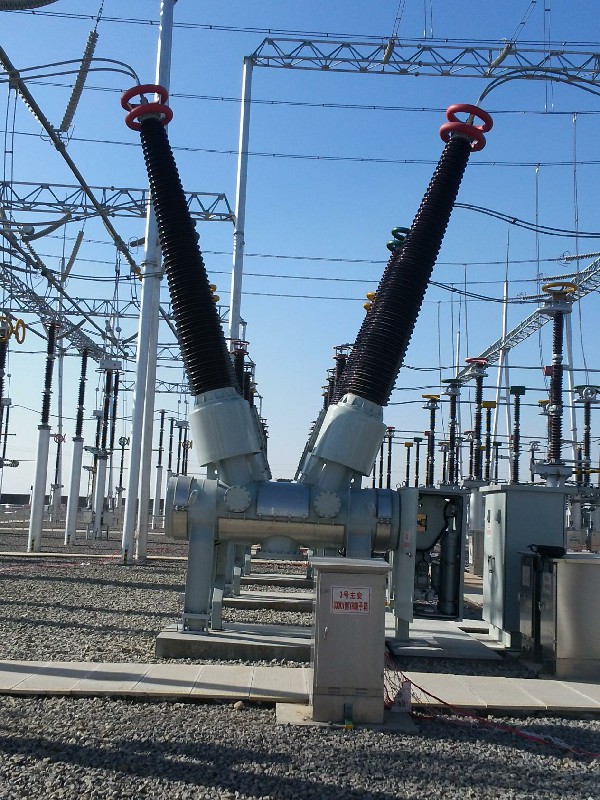

LW55-363/Y5000-63型罐式六氟化硫断路器
一、结构及特点
1、压气式灭弧室
2、分相操作，三相电气联动操作
3、可进行单极或三极分闸、合闸及快速自动重合闸操作
4、液压操动机构，采用迸口控制阀，液压管路全部内置，结构新颖，外观简洁、紧凑，无渗漏
5、结构简单，体积小巧，可靠性高
6、电流互感器基本设计采用有铁芯的绕组，通过电磁耦合输出二次侧电流。线圈置于空气环境，外罩防雨、防风砂。工程应用中，也可依据用户需求采用电子式ECVT或者光学OCT、OVT
二、主要参数
|
序号 |
项目名称 |
单位 |
LW55-363 |
|
1 |
海拔高度 |
m |
≤ 2000 |
|
2 |
环境温度 |
℃ |
-30~+40 |
|
3 |
污秽等级 |
|
Ⅳ |
|
4 |
风速 |
m/s |
≤34 |
|
5 |
抗震水平 |
|
0.4g |
|
6 |
额定短时耐受电流/额定短路持续时间 |
kA /s |
63/3 |
|
7 |
额定峰值耐受电流 |
kA |
160 |
|
8 |
电寿命 |
次 |
20 |
|
9 |
SF6气体压力(表压 20℃) |
MPa |
0.6 |
|
10 |
机械寿命 |
次 |
10000 |
|
11 |
额定短时工频耐受电压（断口间） |
kV |
510(+210) |
|
12 |
额定短时工频耐受电压（极间或极对地） |
kV |
510 |
|
13 |
额定雷电冲击耐受电压（断口间） |
kV |
1175(+295) |
|
14 |
额定雷电冲击耐受电压（极间或极对地） |
kV |
1175 |
|
15 |
分闸时间 |
ms |
17±2 |
|
16 |
合闸时间 |
ms |
70±7 |
|
17 |
合-分时间 |
ms |
≤ 50 |
