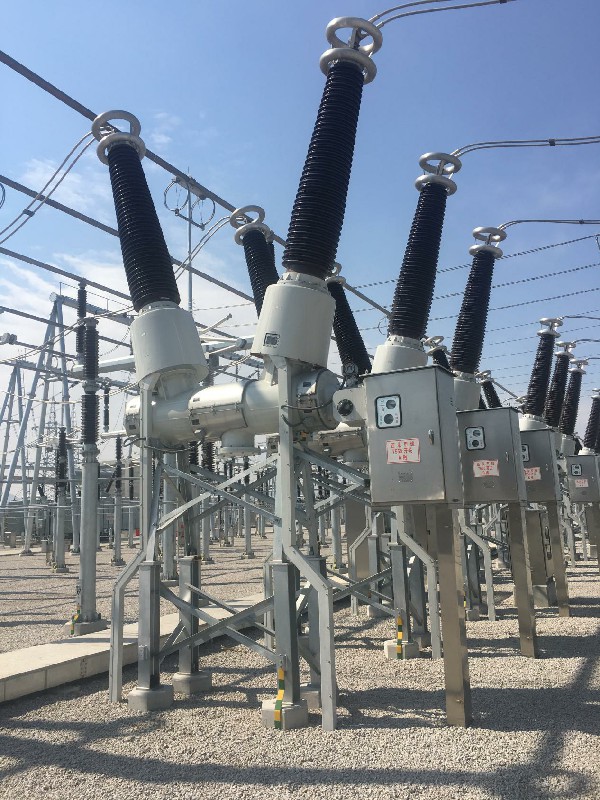

LW55B-252/T4000-50型罐式六氟化硫断路器
一、结构及特点
1、自能式灭弧室
2、分相操作,三相电气联动操作
3、可进行单极或三极分闸、合闸及快速自动重合阐操作
4、结构简单,体积小巧,可靠性高
5、电流互感器基本设计采用有铁芯的绕组,通过电磁耦合输出二次侧电流,线圈置于空气环境,外罩防雨、防风砂。工程应用中,也可依据用户需求采用电子式ECVT或者光学OCT、OVT
二、主要参数
项目名称 |
单位 |
LW55B-252 | |
1 |
海拔高度 |
m |
≤1000 |
2 |
环境温度 |
℃ |
-40~+40 |
3 |
污秽等级 |
|
Ⅳ |
4 |
风速 |
m/s |
≤34 |
5 |
抗震水平 |
|
0.5g |
6 |
额定短时耐受电流/额定短路持续时间 |
kA /s |
50/3 |
7 |
额定峰值耐受电流 |
kA |
125 |
8 |
电寿命 |
次 |
20 |
9 |
SF6气体压力(表压 20℃) |
MPa |
0.6 |
10 |
机械寿命 |
次 |
10000 |
11 |
额定短时工频耐受电压(断口间) |
kV |
460(+146) |
12 |
额定短时工频耐受电压(极间或极对地) |
kV |
460 |
13 |
额定雷电冲击耐受电压(断口间) |
kV |
1050(+206) |
14 |
额定雷电冲击耐受电压(极间或极对地) |
kV |
1050 |
15 |
分闸时间 |
ms |
28±3 |
16 |
合闸时间 |
ms |
≤100 |
17 |
合-分时间 |
ms |
≤60 |
