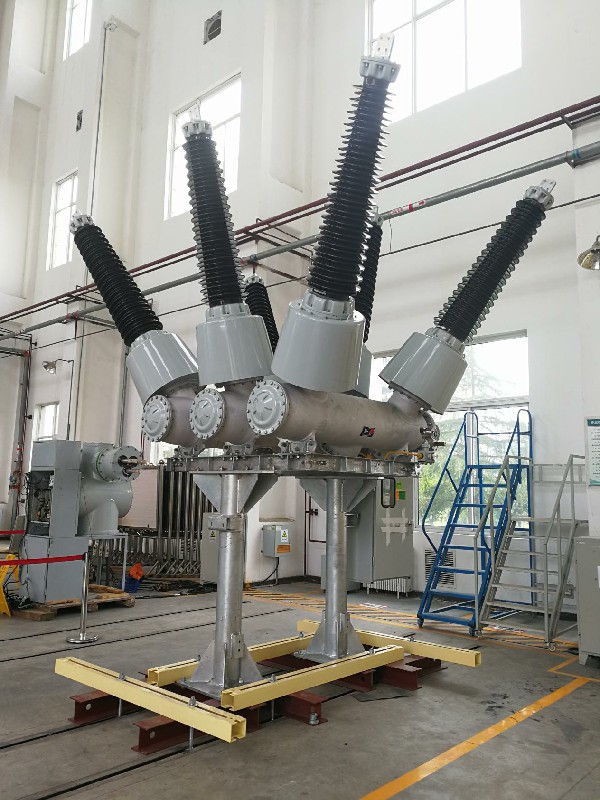

LW55-126/T3150-40型罐式六氟化硫断路器
1、产品为机械联动操作，相间同期可靠
2、配备弹簧机构，适应市场无油化需求
3、结构简单，体积小巧，可靠性高
4、可进行三相分闸、合闸及快速自动合闸操作，操作简单
5、自能式单断口灭弧室，技术成熟且性能稳定，使用寿命长、综合技术经济指标高
6、电流互感器基本设计采用有铁芯的绕组，通过电磁耦合输出二次侧电流，线圈处于空气环境，外罩防雨、防风砂。工程应用中，也可以依据用户的需求采用电子式ECVT
二、主要参数
|
序号 |
项目名称 |
单位 |
LW55-126 |
|
1 |
海拔高度 |
m |
≤1000 |
|
2 |
环境温度 |
℃ |
-50~+50 |
|
3 |
污秽等级 |
|
Ⅳ |
|
4 |
风速 |
m/s |
≤34 |
|
5 |
抗震水平 |
|
0.5g |
|
6 |
额定短时耐受电流/额定短路持续时间 |
kA /s |
40/3 |
|
7 |
额定峰值耐受电流 |
kA |
100 |
|
8 |
电寿命 |
次 |
20 |
|
9 |
SF6气体压力(表压 20℃) |
MPa |
0.6 |
|
10 |
机械寿命 |
次 |
10000 |
|
11 |
额定短时工频耐受电压（断口间） |
kV |
230(+73) |
|
12 |
额定短时工频耐受电压（极间或极对地） |
kV |
230 |
|
13 |
额定雷电冲击耐受电压（断口间） |
kV |
550(+103) |
|
14 |
额定雷电冲击耐受电压（极间或极对地） |
kV |
550 |
|
15 |
分闸时间 |
ms |
24±4 |
|
16 |
合闸时间 |
ms |
80±10 |
|
17 |
合-分时间 |
ms |
≤60 |
