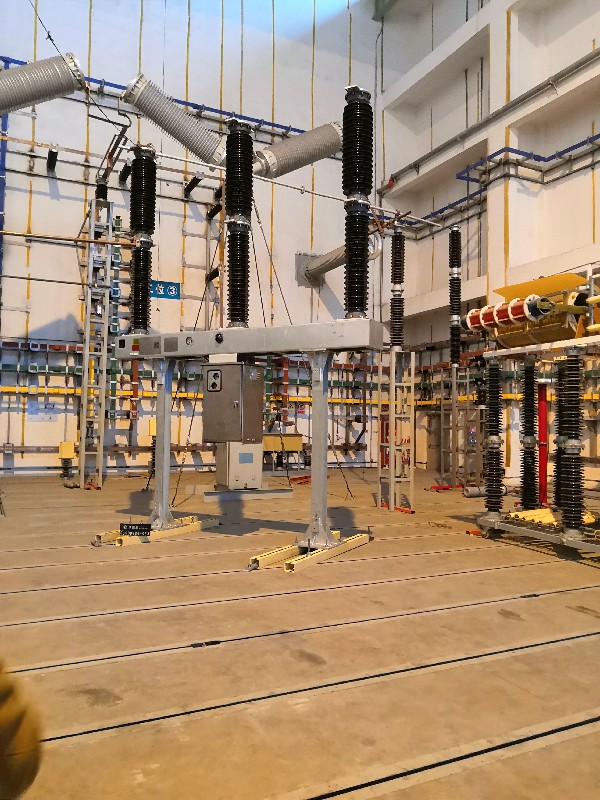

LW35-126型柱式断路器
LW35-126 型自能式六氟化硫断路器（配弹簧操动机构）系户外三相交流50Hz 高压输变电设备，用于分、合额定电流,开断故障电流或转换线路，以实现对输变电系统的控制和保护，可以进行三极分闸、合闸及快速自动重合闸操作。
该断路器采用自能式灭弧原理，结构简单，体积小巧，需要的操作功小，可靠性高，安装容易，噪音低等特点。它是我公司开发研制的新一代自能式系列高压六氟化硫断路器。
主要参数
|
适用环境 |
海拔高度 |
环境温度 |
污秽等级 |
风速 |
覆冰厚度 |
|
≤2000m |
-35℃～40℃ |
Ⅳ级 |
≤34m/s |
10mm | |
|
机械参数 |
分闸时间 |
合闸时间 |
合分时间 |
机械寿命(次) |
地震烈度 |
|
27±3ms |
≤100ms |
55±5ms |
10000 |
AG3 | |
|
绝缘参数 |
工频耐压 |
雷电冲击耐压 |
无线电干扰 |
辅助、控制回路 |
额定气压 |
|
230（+73）kV |
550（+103）kV |
≤500μv |
2kV |
0.5MPa | |
|
电气参数 |
额定电流 |
开断电流 |
切长线 |
电寿命 |
温升试验 |
|
3150A |
40kA |
C2 |
20次 |
1.1Ir |
