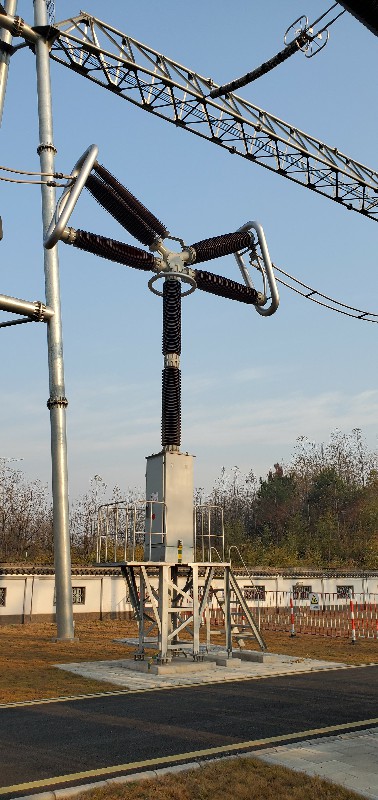

LW10B-550/Y型柱式断路器
产品简介：
LW10B-550/Y4000-63 型SF6 断路器，采用SF6气体作绝缘与灭弧介质，其灭弧室为单压变开距，它主要用来切合额定电流与故障电流，转换线路，实现对输电线路的控制和保护，它配用CYT 型液压操动机构进行分、合闸及自动重合闸。断路器分为断口不带合闸电阻和断口带合闸电阻两种产品。
主要参数
|
适用环境 |
海拔高度 |
环境温度 |
污秽等级 |
风速 |
覆冰厚度 |
|
≤1000m |
-30℃～+40℃ |
Ⅲ级 |
≤34m/s |
10mm | |
|
机械参数 |
分闸时间 |
合闸时间 |
合分时间 |
机械寿命(次) |
地震烈度 |
|
|
65±15ms |
40～50ms |
5000 |
≤8度 | |
|
绝缘参数 |
工频耐压 |
雷电冲击耐压 |
无线电干扰 |
辅助、控制回路 |
额定气压 |
|
740（+315）kV |
1675（+450）kV |
≤500μv |
2kV |
0.6MPa | |
|
电气参数 |
额定电流 |
开断电流 |
切长线 |
电寿命 |
温升试验 |
|
4000A |
63kA |
C1 |
20次 |
1.1Ir |
