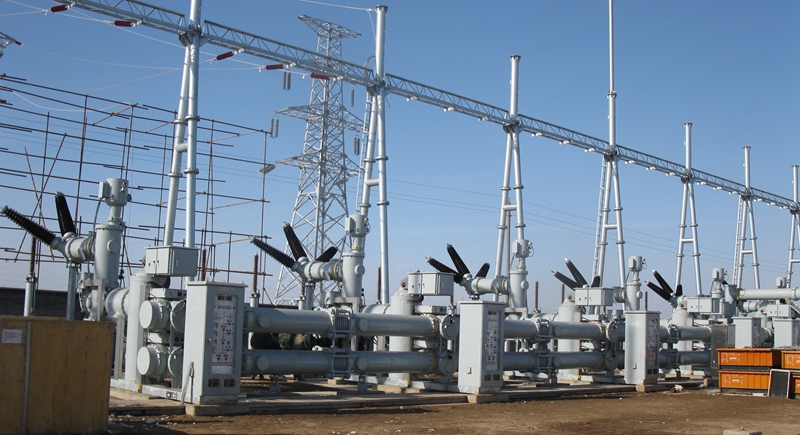

ZF12B-126(L)型气体绝缘金属封闭开关设备
主要产品特点：
1.2011年在CESI试验站通过145kV电压等级全套型式试验，具备145kV高电压等级参数，安全性能高。
2.可实现相邻间隔最小中心距1米要求，减少设备占地面积，在相邻间隔中心距1米情况下可实现便捷检修。
3.断路器、隔离开关、接地开关机械寿命均达到10000次（M2级；见型式试验报告），机械安全可靠性高。
4.断路器电寿命达到E2级、容性电流开合达到C2级，有较强的开断性能。
5.断路器采用自能灭弧，具有运动质量轻、所需操作功小、开断能力强等优点。由金属壳体、灭弧室、绝缘支撑座、传动系统、操作机构等组成。
6.断路器电寿命达到E2级、容性电流开合达到C2级，有较强的开断性能。
7.断路器配用弹簧机构，具有性能稳定、结构简单、无渗漏、噪音小、维修方便等优点。
8.隔离接地开关采用三工位结构，可实现隔离接地机械联锁功能。
9.快速接地开关开合电磁感应、开合静电感应能力达到超B类水平（感性电流100A；容性电流5A）。
10.可满足除非隔离开关和接地开关的动触头分别到达其合闸或分闸位置，否则不应该发出合闸和分闸位置指示和位置信号的要求。
11.接地开关电寿命达到E2级，接地性能优良。
12.出线形式多样，可选用瓷套或复合套管出线（水平、牛角形、竖直布置方式）、且套管满足4000m高海拔要求；可选用电缆终端、变压器直连结构。
13.整间隔气密性小于0.3%/年，满足南网包扎检漏5h不大于15ppm的密封性能要求。
14.产品可根据需要设置在线检测系统，能够在线检测各气室的气体压力、局放。
表1 GIS参数
|
序号 |
参 数 名 称 |
单位 |
数 值 | |
|
1 |
额定频率 |
Hz |
50 | |
|
2 |
额定短时工频耐受电压（相对地/相间/断口间有效值） |
kV |
230/230/230（+73） | |
|
3 |
额定雷电冲击耐受电压（相对地/相间/断口间 峰值） |
kV |
550/550/550（+103） | |
|
4 |
额定短时耐受电流（有效值） |
kA |
40 | |
|
5 |
额定短路持续时间 |
s |
4 | |
|
6 |
额定峰值耐受电流（峰值） |
kA |
100 | |
|
7 |
SF6气体年漏气率 |
--- |
<0.5% | |
|
8 |
SF6气体额定压力（表压 |
MPa |
断路器（含CT.气室 |
其它 气室 |
|
0.6 |
0.4 | |||
表2 断路器额定技术参数
|
序号 |
参 数 名 称 |
单 位 |
数 值 | |
|
1 |
额定操作顺序 |
|
O-0.3s-CO-180s-CO | |
|
2 |
分闸时间 |
ms |
28±4 | |
|
3 |
合闸时间 |
ms |
80±10 | |
|
4 |
分闸速度 |
m/s |
5 | |
|
5 |
合闸速度 |
m/s |
2.5±0.5 | |
|
6 |
三极分闸同期性 |
ms |
£3 | |
|
7 |
三极合闸同期性 |
ms |
£5 | |
|
8 |
开断时间 |
ms |
£60 | |
|
9 |
分-合时间(自动重合闸时) |
s |
0.3 | |
|
10 |
合-分时间(自动重合闸时) |
ms |
55±5 | |
|
11 |
机械寿命试验，次 |
--- |
10000 | |
|
12 |
首开极系数 |
--- |
1.5 | |
|
13 |
额定开 断能力 |
额定短路开断电流（有效值） |
kA |
40 |
|
额定失步开断电流 |
kA |
10 | ||
|
近区故障开断电流L75/L90 |
kA |
30/36 | ||
|
额定线路充电电流 |
A |
31.5 | ||
|
额定短路开断电流累计开断次数，次 |
--- |
20 | ||
|
14 |
额定短路关合电流（峰值） |
kA |
100 | |
表 3 三工位隔离－接地组合开关额定技术参数
|
序号 |
参 数 名 称 |
单位 |
数 值 |
备 注 |
|
1 |
分闸时间 |
s |
<2 |
从发布分或合闸命令®电机启动®动触头动作®动作完成时间 |
|
2 |
合闸时间 |
s |
<2 | |
|
3 |
分闸同期性 |
mm |
£6 |
|
|
4 |
合闸同期性 |
mm |
£6 |
|
|
5 |
额定母线转换电流 |
A |
2500 |
额定母线转换电压10V |
|
6 |
电动机操动机构额定操作电压(DC/AC) |
V |
220 |
|
|
7 |
机械寿命试验，次 |
--- |
5000 |
|
|
注：序号5内容，仅对带弧触头的隔离开关有效； 其余序号内容，对隔离开关、接地开关均有效。 | ||||
