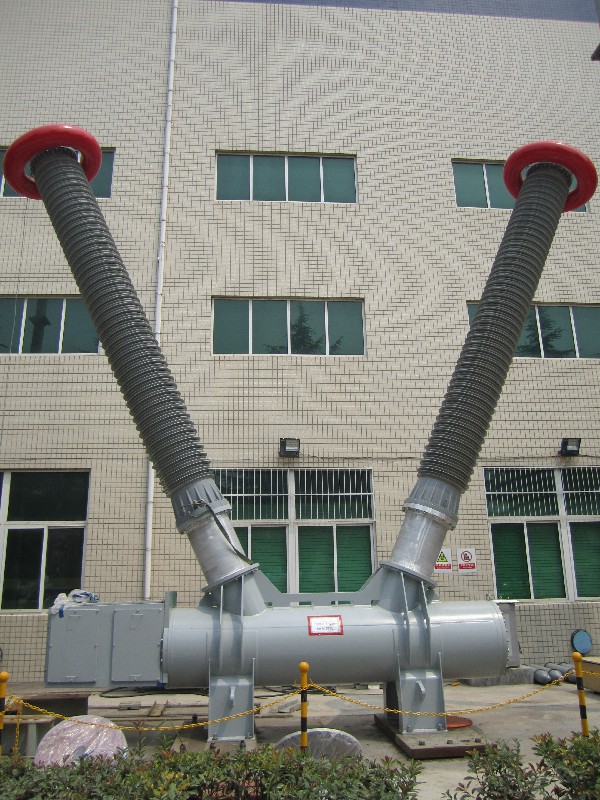

LW66-550/Y6300-63(T-GCB)型断路器设备
主要产品特点：
1.大容量、高性能，通流能力达到6300A，开断能力达到63kA，触头寿命长
2.采用改进型混合压气式灭弧原理，单端口，操作功小，噪音低
3.机构采用集成式油压机构，外部无配管，中心低，抗震性能好
主要技术参数：
|
一 |
公用参数 | |||
|
1 |
额定电压 |
kV |
550 | |
|
2 |
额定电流 |
A |
6300 | |
|
3 |
额定短时工频耐受电压（有效值） |
kV |
740/1min | |
|
4 |
额定雷电冲击耐受电压（峰值） |
kV |
1675 | |
|
5 |
额定操作冲击耐受电压（峰值） |
kV |
1300 | |
|
6 |
额定短路开断电流 |
kA |
63 | |
|
7 |
额定短路关合电流 |
kA |
171 | |
|
额定短时耐受电流及持续时间 |
kA/s |
63/3 | ||
|
9 |
SF6气体额定压力（20℃） |
断路器室 |
MPa |
0.55 |
|
其他隔室 |
0.5 | |||
|
10 |
最大运输质量 |
Kg |
≤5000/间隔 | |
