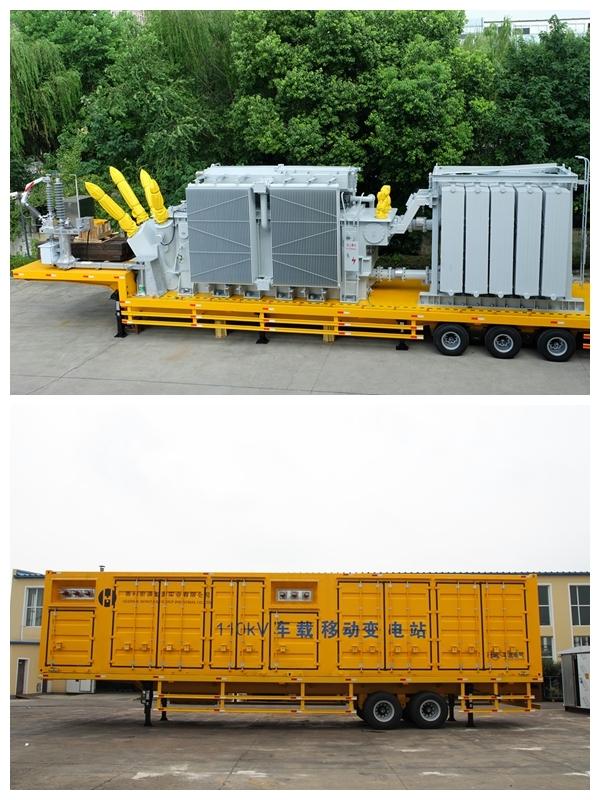

10-220kV车载移动式变电站







主要产品特点:

1.快速部署:移动变电站在工厂一次安装调试试验合格后,现场仅需车体就位固定、电缆连接、保护定制设定及必须的调试工作即可投入使用。

2.结构紧凑:移动变主变和组合电器经过特殊设计,具有体积小、重量轻及良好的抗震性等优势,同时满足其电气性能和机械强度。

3.快速接入:移动变电站即可使用架空进线也可以使用柔性电缆进线。二次电缆采用预制光缆预制电缆,即插即用。

4.移动式接地网:快速铺设、收起,存储、携带方便。

5.远程管控平台:实现智能化实时定位与跟踪,RFID智能设备管理,高效运输管理以及远程诊断与互助等功能,并能实现设备运行数据远程接入及健康状态多维度评估等。

主要技术参数:

参数对比

应急供电

应急/中长期

中长期供电

方案1

方案2

方案3

方案4

方案5

容量

电压等级

10MVA

35kV

35/10kV

开闭站

20MVA

110kV

31.5MVA

110kV

40MVA

110kV

63MVA

110kV

车辆类型

弹簧半挂车

弹簧半挂车

弹簧半挂车

液压悬挂

半挂车

液压悬挂

半挂车

刚性轴

半挂车

主设备车尺寸长*宽*高(m)

10.5*3*4.3

13*3*4.5

13*3*4.2

16*3*4.3

16*3*4.3

16*3*4.5

车辆载重

50t

55t

55t

75t

75t

85t

车辆转弯半径

7m

10.5m

10.5m

13m

13m

21m

方案比较

转弯半径小、容量小、快速接入、重量轻。

转弯半径大、容量大。
